Centralina idraulica per divaricatore , cesoia e martinetto

Divaricatore_3

SOCCORSO IDRAULICO

Generalità

Sulla scena di un incidente ogni minuto è prezioso. Dopo gli attimi di confusione iniziale provocati dall‟urto e dalla distruzione, la scena appare ferma, chi poteva allontanarsi lo ha fatto mentre tra i rottami e le lamiere piegate restano le persone che hanno bisogno di soccorso. Sono prive di sensi, o sono ferite in modo grave, o semplicemente sono rimaste incastrate e non riescono a muoversi. Devono essere rimosse dalle lamiere e affidate ai soccorsi sanitari senza ulteriori traumi e il più rapidamente possibile. Occorrono attrezzature che possano tagliare, tirare, piegare, spostare, sfondare e che siano trasportabili il più vicino possibile alla scena del sinistro, dove spesso i veicoli non riescono ad arrivare. Queste attrezzature costituiscono il Kit da soccorso idraulico.

download

Il Kit da soccorso idraulico si compone generalmente di:
-un motore primo;
-un sistema di trasmissione;
-apparecchiature utensili (divaricatore cesoia, martinetti idraulici);-accessori di impiego.

Gruppo divaricatore-cesoia

Il gruppo divaricatore-cesoia costituisce il nucleo fondamentale del kit da soccorso idraulico. La combinazione adottata nei caricamenti delle più recenti APS, comprende:

-un motore endotermico, a benzina o a miscela;
-una pompa idraulica ad esso accoppiata direttamente;
-un sistema di trasmissione idraulica, basato su un fluido che, messo in
pressione dalla pompa, offre la stessa pressione all’utensile all’altra estremità;
-una tubazione doppia, di colore diverso per la mandata e il ritorno fluido;
-una cesoia;
-un divaricatore a doppio effetto.

Oltre a questi sono utili in intervento:

-una serie di catene e ganci per utilizzare il divaricatore per effettuare una
trazione;
-una serie di martinetti di sollevamento e spinta;
-una pompa a mano per emergenza.

La necessità di garantire la maneggevolezza necessaria nell’intervento di soccorso fa sì che ciascun attrezzo debba poter essere utilizzato da un solo operatore che a volte – costretto dalla situazione dell‟incidente o del disastro – lavora in posizione fisica sfavorevole, innaturale, rispetto allo sforzo che deve fare. Quindi i 25-30 kg, che in linea di massima potrebbero essere accettabili per un‟attrezzatura, si riducono fino ad un massimo di 18-21 kg, compresi fluidi e raccordi.

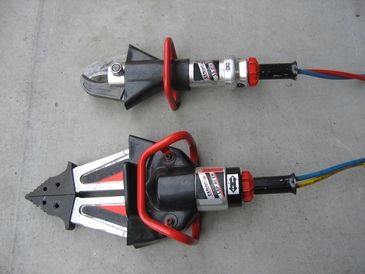

p025_1_00

Questo tipo di attrezzature possono essere utilizzate per interventi su veicoli stradali che hanno subito un incidente, l‟apertura di accessi ad abitazioni, gli ascensori e i luoghi cintati. Per interventi più impegnativi – incidenti ferroviari, crolli di edifici ecc. – occorrono strumenti di maggiori dimensioni e complessità. Sono possibili numerose combinazioni alternative, a seconda del costruttore del kit, o delle tecnologie impiegate.
Per quanto riguarda la trasmissione idraulica, essa si può realizzare sia con sistemi che prevedono che il fluido impiegato sia portato a pressioni di non più di 300/350 bar che con sistemi che prevedono invece pressioni fino a 700 bar. Vantaggi e svantaggi delle due soluzioni, per quanto riguarda la maneggevolezza, sostanzialmente si equivalgono. La maggiore pressione consente minori pesi per la minore quantità di fluido in circolazione e ridotte dimensioni dei cilindri di azionamento, ma obbliga a maggiori spessori e rigidezze per poter resistere a sollecitazioni superiori. Non è possibile utilizzare insieme componenti di Kit diversi.

In alternativa, il sistema di azionamento può essere di tipo elettrico, a sua volta distinto in bassa tensione (12 o 24 V) o in media tensione (230 o 400 V). In questo caso al motore endotermico è accoppiato un generatore elettrico e le tubazioni contenenti fluido sono sostituite da cavi elettrici di sezione appropriata. Nel caso si sappia che sul luogo dell‟intervento è disponibile un‟alimentazione elettrica corretta – cosa che non succede spesso nel campo di lavoro pompieristico – questo tipo di gruppo di salvataggio può anche fare a meno del motogeneratore.
L’azionamento pneumatico, ad aria compressa, è invece non indicato per il soccorso perché richiede tubazioni di diametro eccessivo per potere essere maneggevoli in situazioni di emergenza.

Esistono infine gruppi da intervento che fanno a meno del sistema di trasmissione perché sono composti da singoli utensili ciascuno dotato di un piccolo motore endotermico. Sono ugualmente poco utilizzati perché sono più pesanti, costituiscono una fonte di calore pericolosa sia per chi li utilizza che per la possibilità di innesco di atmosfere esplosive, ed infine perché sono una fonte di rumore e gas esausti di scarico che peggiora molto le condizioni di lavoro dei soccorritori oltre a risultare nocivi alle persone soccorse. Esiste anche la possibilità di usare un solo attrezzo, definito “combinato”, idoneo a tutti i tipi di lavoro, sia di taglio che di allargamento e di tiro.

Il “combinato” risolve molti problemi di ingombro e di disponibilità delle attrezzature, in particolare sui mezzi più piccoli, ma presenta inevitabilmente minori prestazioni ed uso più complesso. Un cenno meritano gli strumenti portatili, estremamente leggeri, destinati per lo più ad usi specifici.

Tra questi si possono citare:
-i piccoli divaricatori per apertura porte, da azionarsi con pompe a mano, piccole
e silenziose;
-gli strumenti per il taglio del tondino usati durante le demolizioni.

Questi sono azionati da piccole cariche esplosive e sono idonei ad essere utilizzati su macerie e rottami grossolani.

Funzionamento della centralina
La centralina può lavorare esclusivamente con attrezzature il cui impiego sia previsto
a 350 bar.
La valvola di comando posta sul coperchio della centralina consente di azionare due
utensili alternativamente.
La posizione centrale della leva è quella di neutro, in cui l’olio rientra in circolo nella
centralina; le posizioni a destra e a sinistra comandano l’azionamento dell’utensile
collegato alle rispettive prese idrauliche. Le uscite sono contrassegnate con le lettere
P e T; all’uscita P si connette il giunto rapido femmina; all’uscita T il giunto rapido
maschio della tubazione binata. La tubazione, idonea per una pressione di 350 bar e
per il tipo di fluido idraulico impiegato, presenta una pressione di scoppio di 1400 bar.
