Come ogni mese i nostri Vigili del fuoco Volontari procedono alle 5 ore di addestramento obbligatorio mensile , oggi parleremo dell’uso delle motoseghe divenuto uno strumento essenziale nelle nostre APS e altri mezzi, fondamentale soprattutto in questi continui eventi climatici.

Qui di seguito ci sono alcune linee guida per il buon utilizzo ma soprattutto per l’utilizzo in sicurezza di questi attrezzi.

Come funziona la motosega

Come sai, i componenti fondamentali della motosega sono 3: gruppo motore, organo di taglio (barra e catena), sistema d’impugnatura. Tramite una ruota dentata (pignone), il motore trasmette il movimento alla catena – l’elemento tagliente vero e proprio della macchina – che scorre lungo la scanalatura della barra.

A differenza del corpo macchina che è fisso, la barra e la catena della motosega sono mobili e devono essere montate. La procedura di montaggio è simile per tutte le motoseghe, ma per fornirti un esempio concreto, in questo articolo ci riferiremmo a quella valida per i modelli di motoseghe.

Come montare barra e catena della motosega

Usa solo barre e catene raccomandate dal manuale d’uso e manutenzione della tua motosega:

Procedi quindi seguendo queste fasi di montaggio di barra e catena, indossando sempre un paio di guanti.

• Sblocca il freno catena/paramano tirandolo verso l’impugnatura anteriore.
• Smonta il carter copri-catena e svita la vite tendicatena.
• Infila la barra nel prigioniero (o vite a collare).
• Monta la catena tra il rocchetto e la scanalatura della barra rispettando il senso di rotazione della catena (prendi come riferimento il dente delle maglie taglienti).
• Inserisci il carter copricatena nel suo alloggiamento, avvita la vite tendicatena e fissa il dado (o i dadi) del carter, ma senza serrarlo.
• Regola la catena tramite la vite tendicatena.
• Serra il dado (o i dadi) per fissare il carter copri-catena: non avviare mai la motosega senza carter.

Regola la catena della motosega alla giusta tensione in modo che scorra facilmente lungo la barra, trascinandola a mano o, meglio ancora, usando il gambo di un cacciavite. La catena è ben tesa, quindi non allentata o troppo stretta, quando tirandola verso l’alto la sollevi di qualche millimetro (circa 4 mm).

Con la catena tesa correttamente tagli meglio, lavori in sicurezza e ti garantisci la durevolezza della catena stessa e della motosega. Per tutto questo, oltre al giusto tensionamento è importante anche la lubrificazione del sistema barra/catena.

Quando tagli con la motosega usa sempre abbigliamento protettivo omologato. Oltre ai guanti, di base un paio di pantaloni professionali con protezione antitaglio e una giacca con protezione antitaglio. Per una sicurezza ancora maggiore puoi aggiungere un paio di scarponi antitaglio e proteggere la testa con un casco protettivo completo di visiera e cuffie.

Come si accende la motosega: l’avviamento

Prima di avviare la motosega fai rifornimento, sempre a motore freddo. Puoi acquistare della miscela già pronta o prepararla in una tanica omologata, con benzina senza piombo per auto e olio per motori a 2 tempi sintetico. Rispetta la proporzione benzina/olio suggerita dalla confezione, per esempio quella dell’olio per motori è del 2%: 2 cl di olio per ogni litro di benzina. La miscela è infiammabile: fai queste operazioni all’aperto e non fumare.

Come avviare la motosega a motore freddo? Mettiti ad almeno 3 m dal punto in cui hai fatto rifornimento e segui questi passaggi:

• Inserisci il freno catena/paramano spingendolo in avanti, verso la barra.
• Carica di miscela il carburatore schiacciando il primer.
• Imposta lo starter (leva dell’aria) in posizione “Close”: a motore caldo non deve essere necessario usare lo starter, dunque salta questo passaggio.
• Appoggia la motosega per terra in posizione stabile: la catena deve essere lontana da oggetti e libera di girare (quindi non avviare la motosega se la barra è incastrata in un taglio).
• Tieni salda l’impugnatura anteriore.
• Tira la fune d’avviamento alcune volte, fino al primo scoppio.
• Riporta lo starter nella posizione originale (“Open”).
• Tira di nuovo la fune d’avviamento per avviare il motore.
• Aspetta qualche secondo che il motore si scaldi, tenendolo al minimo.
• Sblocca il freno catena tirandolo verso di te, cioè verso l’impugnatura anteriore.
• Accelera per sbloccare la semi-accelerazione automatica.

Come si usa la motosega: come tagliare e i principali tipi di taglio

Prima di iniziare a tagliare con la motosega, verifica di avere sufficiente luce e visibilità, accertati che l’area di lavoro sia sgombra e distante da cavi elettrici minimo 10 m. Sia durante l’avviamento della motosega che durante il taglio, fai in modo che persone e animali rimangano ad almeno 15 m.

Lavora sempre mantenendoti in posizione stabile e sicura, mai in equilibrio su una scala. Quando tagli con il lato inferiore della barra, cioè con “catena a tirare”, hai il massimo controllo della motosega: la catena tira la motosega verso il tronco e la parte anteriore della motosega funge da appoggio.

Fai, invece, attenzione quando tagli con il lato superiore della barra (con “catena a spingere”). In questo caso, infatti, la catena tende a spingere la motosega all’indietro e, se la presa della motosega non è ben salda, c’è il rischio che la lama “scivoli” fino a incontrare il settore “a rischio” di contraccolpo, cioè la parte superiore della punta della barra. Per “contraccolpo” si intende lo scatto improvviso verso l’alto e all’indietro della motosega

Non tagliare sopra l’altezza delle tue spalle perché, con una presa alta della motosega, diventa difficile controllare il possibile contraccolpo. Sempre per evitare contraccolpi, non usare la punta della barra per tagliare.

Se con la motosega poti dei grossi rami (diametro maggiore di 10 cm), non reciderli mai con un unico taglio dall’alto al basso: il loro stesso peso strapperebbe corteccia e fibre, danneggiando le piante. È meglio, invece, usare la tecnica del taglio di scarico (per taglio di scarico si intende il praticare prima un taglio nella parte inferiore della branca da tagliare, per poi completare il taglio partendo dalla parte superiore).

SOCCORSO IDRAULICO

Generalità

Sulla scena di un incidente ogni minuto è prezioso. Dopo gli attimi di confusione iniziale provocati dall‟urto e dalla distruzione, la scena appare ferma, chi poteva allontanarsi lo ha fatto mentre tra i rottami e le lamiere piegate restano le persone che hanno bisogno di soccorso. Sono prive di sensi, o sono ferite in modo grave, o semplicemente sono rimaste incastrate e non riescono a muoversi. Devono essere rimosse dalle lamiere e affidate ai soccorsi sanitari senza ulteriori traumi e il più rapidamente possibile. Occorrono attrezzature che possano tagliare, tirare, piegare, spostare, sfondare e che siano trasportabili il più vicino possibile alla scena del sinistro, dove spesso i veicoli non riescono ad arrivare. Queste attrezzature costituiscono il Kit da soccorso idraulico.

Il Kit da soccorso idraulico si compone generalmente di:
-un motore primo;
-un sistema di trasmissione;
-apparecchiature utensili (divaricatore cesoia, martinetti idraulici);-accessori di impiego.

Gruppo divaricatore-cesoia

Il gruppo divaricatore-cesoia costituisce il nucleo fondamentale del kit da soccorso idraulico. La combinazione adottata nei caricamenti delle più recenti APS, comprende:

-un motore endotermico, a benzina o a miscela;
-una pompa idraulica ad esso accoppiata direttamente;
-un sistema di trasmissione idraulica, basato su un fluido che, messo in
pressione dalla pompa, offre la stessa pressione all’utensile all’altra estremità;
-una tubazione doppia, di colore diverso per la mandata e il ritorno fluido;
-una cesoia;
-un divaricatore a doppio effetto.

Oltre a questi sono utili in intervento:

-una serie di catene e ganci per utilizzare il divaricatore per effettuare una
trazione;
-una serie di martinetti di sollevamento e spinta;
-una pompa a mano per emergenza.

La necessità di garantire la maneggevolezza necessaria nell’intervento di soccorso fa sì che ciascun attrezzo debba poter essere utilizzato da un solo operatore che a volte – costretto dalla situazione dell‟incidente o del disastro – lavora in posizione fisica sfavorevole, innaturale, rispetto allo sforzo che deve fare. Quindi i 25-30 kg, che in linea di massima potrebbero essere accettabili per un‟attrezzatura, si riducono fino ad un massimo di 18-21 kg, compresi fluidi e raccordi.

Questo tipo di attrezzature possono essere utilizzate per interventi su veicoli stradali che hanno subito un incidente, l‟apertura di accessi ad abitazioni, gli ascensori e i luoghi cintati. Per interventi più impegnativi – incidenti ferroviari, crolli di edifici ecc. – occorrono strumenti di maggiori dimensioni e complessità. Sono possibili numerose combinazioni alternative, a seconda del costruttore del kit, o delle tecnologie impiegate.
Per quanto riguarda la trasmissione idraulica, essa si può realizzare sia con sistemi che prevedono che il fluido impiegato sia portato a pressioni di non più di 300/350 bar che con sistemi che prevedono invece pressioni fino a 700 bar. Vantaggi e svantaggi delle due soluzioni, per quanto riguarda la maneggevolezza, sostanzialmente si equivalgono. La maggiore pressione consente minori pesi per la minore quantità di fluido in circolazione e ridotte dimensioni dei cilindri di azionamento, ma obbliga a maggiori spessori e rigidezze per poter resistere a sollecitazioni superiori. Non è possibile utilizzare insieme componenti di Kit diversi.

In alternativa, il sistema di azionamento può essere di tipo elettrico, a sua volta distinto in bassa tensione (12 o 24 V) o in media tensione (230 o 400 V). In questo caso al motore endotermico è accoppiato un generatore elettrico e le tubazioni contenenti fluido sono sostituite da cavi elettrici di sezione appropriata. Nel caso si sappia che sul luogo dell‟intervento è disponibile un‟alimentazione elettrica corretta – cosa che non succede spesso nel campo di lavoro pompieristico – questo tipo di gruppo di salvataggio può anche fare a meno del motogeneratore.
L’azionamento pneumatico, ad aria compressa, è invece non indicato per il soccorso perché richiede tubazioni di diametro eccessivo per potere essere maneggevoli in situazioni di emergenza.

Esistono infine gruppi da intervento che fanno a meno del sistema di trasmissione perché sono composti da singoli utensili ciascuno dotato di un piccolo motore endotermico. Sono ugualmente poco utilizzati perché sono più pesanti, costituiscono una fonte di calore pericolosa sia per chi li utilizza che per la possibilità di innesco di atmosfere esplosive, ed infine perché sono una fonte di rumore e gas esausti di scarico che peggiora molto le condizioni di lavoro dei soccorritori oltre a risultare nocivi alle persone soccorse. Esiste anche la possibilità di usare un solo attrezzo, definito “combinato”, idoneo a tutti i tipi di lavoro, sia di taglio che di allargamento e di tiro.

Il “combinato” risolve molti problemi di ingombro e di disponibilità delle attrezzature, in particolare sui mezzi più piccoli, ma presenta inevitabilmente minori prestazioni ed uso più complesso. Un cenno meritano gli strumenti portatili, estremamente leggeri, destinati per lo più ad usi specifici.

Tra questi si possono citare:
-i piccoli divaricatori per apertura porte, da azionarsi con pompe a mano, piccole
e silenziose;
-gli strumenti per il taglio del tondino usati durante le demolizioni.

Questi sono azionati da piccole cariche esplosive e sono idonei ad essere utilizzati su macerie e rottami grossolani.

Funzionamento della centralina
La centralina può lavorare esclusivamente con attrezzature il cui impiego sia previsto
a 350 bar.
La valvola di comando posta sul coperchio della centralina consente di azionare due
utensili alternativamente.
La posizione centrale della leva è quella di neutro, in cui l’olio rientra in circolo nella
centralina; le posizioni a destra e a sinistra comandano l’azionamento dell’utensile
collegato alle rispettive prese idrauliche. Le uscite sono contrassegnate con le lettere
P e T; all’uscita P si connette il giunto rapido femmina; all’uscita T il giunto rapido
maschio della tubazione binata. La tubazione, idonea per una pressione di 350 bar e
per il tipo di fluido idraulico impiegato, presenta una pressione di scoppio di 1400 bar.

Gruppi idrici da esaurimento e svuotamento acque

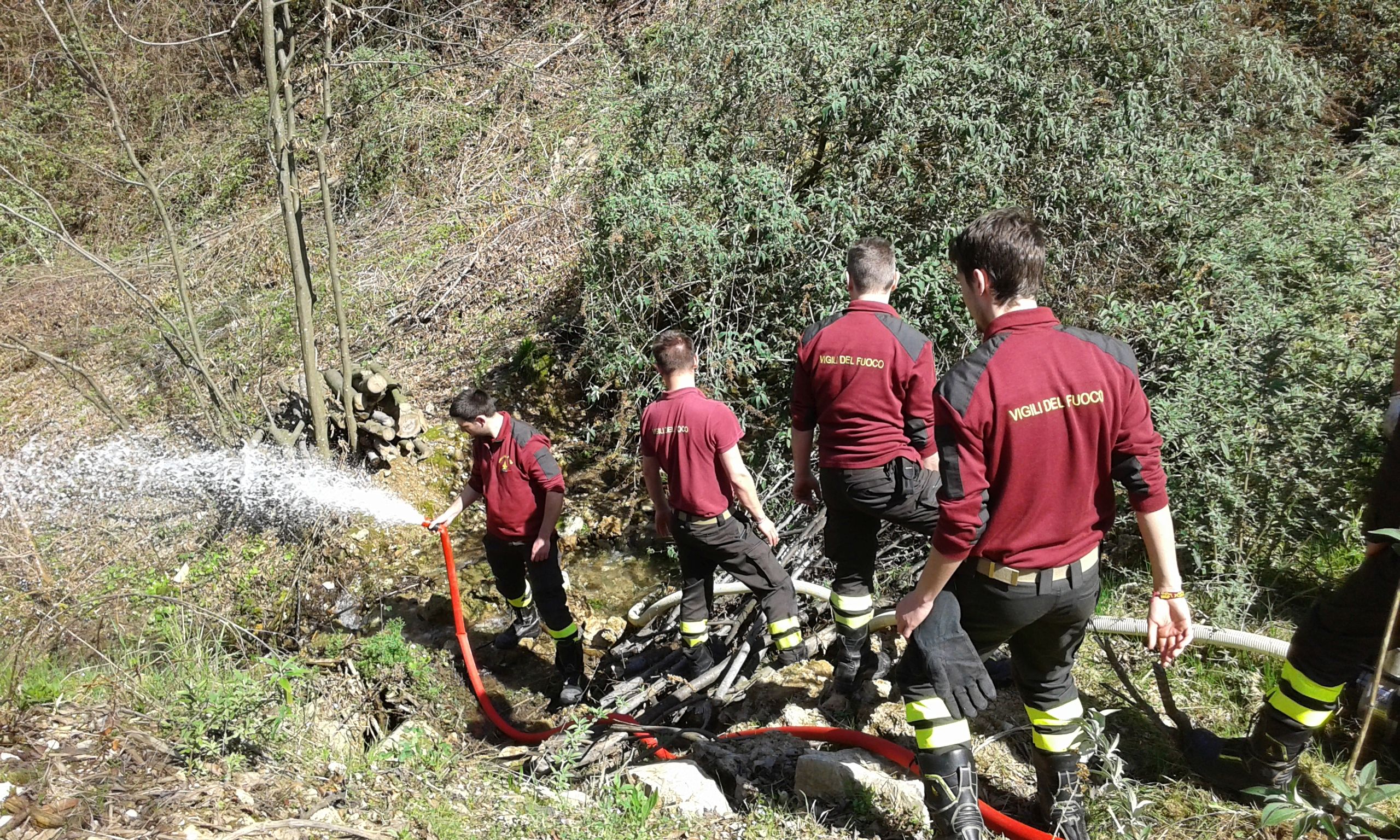

Nelle operazioni di soccorso dei vigili del fuoco c’è spesso la necessità di pompare acqua o altri fluidi: per effettuare rifornimento idrico da una fonte esterna, per svuotare locali
seminterrati allagati, per la raccolta di fluidi di qualsiasi tipo che si siano raccolto al suolo, oche abbiano formato pozze, o per travasarli da un recipiente inefficiente a uno sicuro.

Allagamento
Le pompe in dotazione agli automezzi antincendio VV.F. possono aspirare acqua e altri liquidi, anche in grande quantità, ma solo se la profondità del liquido resta inferiore ai dieci metri. Per profondità superiori queste pompe entrano in cavitazione, non riescono cioè a creare nel tubo di aspirazione una depressione sufficiente ad aspirare l’acqua.
Quando si deve invece lavorare a profondità superiori vengono usate le pompe ad immersione, attrezzature che lavorano immerse nel liquido che pompano, lavorando in regime di spinta anziché di aspirazione. In questo modo si elimina la necessità di tubazioni rigide in cui poter creare il vuoto (adescamento) e non c’è un limite alla profondità del liquido da prelevare. L’unico limite della pompa a immersione è la sua potenza e la lunghezza delle tubazioni e dei cavi necessari per l’operazione.
Una importante distinzione è inoltre quella tra pompe per acque limpide e pompe per
acque luride.
Le acque luride possono contenere piccoli corpi solidi che potrebbero danneggiare e perfino rompere o far grippare la pompa utilizzata. In una pompa per acque luride invece possono transitare piccoli oggetti senza danno, se non sono più grandi di quelli per i quali la pompa è stata progettata.
Dal momento che la pompa lavora in immersione, deve essere mossa da motori diversi da quelli a combustione. Molte utilizzano infatti un motore elettrico, collegato alla pompa, ma isolato elettricamente dall’ambiente e dall’umidità esterna; in altri casi si utilizza un motore idraulico mosso dall’olio in pressione a sua volta azionato da una moto centralina esterna; esiste infine una pompa che viene azionata dal flusso idrico uscente da una manichetta connessa alla pompa del veicolo antincendio, progettata proprio per le operazioni dei VV.F.

Pompa ad immersione ad azionamento idraulico
Caratteristica comune alle pompe immerse usate nel caricamento dei veicoli da intervento dei VV.F è la leggerezza, la possibilità cioè di essere trasportate e collocate da un solo uomo. Le dimensioni sono tali che la pompa può essere impiegata nelle fonti idriche di difficile accesso, come pozzi, tombini, boccaporti, piccole vasche o locali interrati accessibili da piccole finestre o cavedi. Le dimensioni limitate ovviamente condizionano la sua capacità di aspirazione e le dimensioni massime degli oggetti solidi aspirabili senza danni.

Elettropompa sommersa
La motopompa prevista per il caricamento sugli automezzi da intervento W.F è una pompa elettrica ad immersione idonea per acque sudicie, con una prevalenza (cioè l‟altezza a cui l’acqua può essere spinta) di 8 – 10 metri, e una portata massima (ad altezza intermedia) di circa 36 metri cubi all’ora (10 litri al secondo). Può riempire un serbatoio vuoto da 1600 litri in circa 3 minuti, oppure può vuotare una cantina di circa 20 m2, in cui l’acqua sia arrivata all‟altezza di un metro, in circa 30 minuti.
È mossa da motore elettrico della potenza di circa 1,5 KW, alimentato da corrente alternata a 230V, con 20 metri di cavo di alimentazione. La sicurezza elettrica è assicurata dal doppio isolamento delle parti in tensione; è comunque opportuno assicurarsi che l‟alimentazione elettrica sia protetta da un interruttore differenziale ad alta sensibilità. L‟alimentazione del motogeneratore presente sui veicoli WF è dotata di queste caratteristiche, se la puntazza di messa a terra è correttamente collocata.

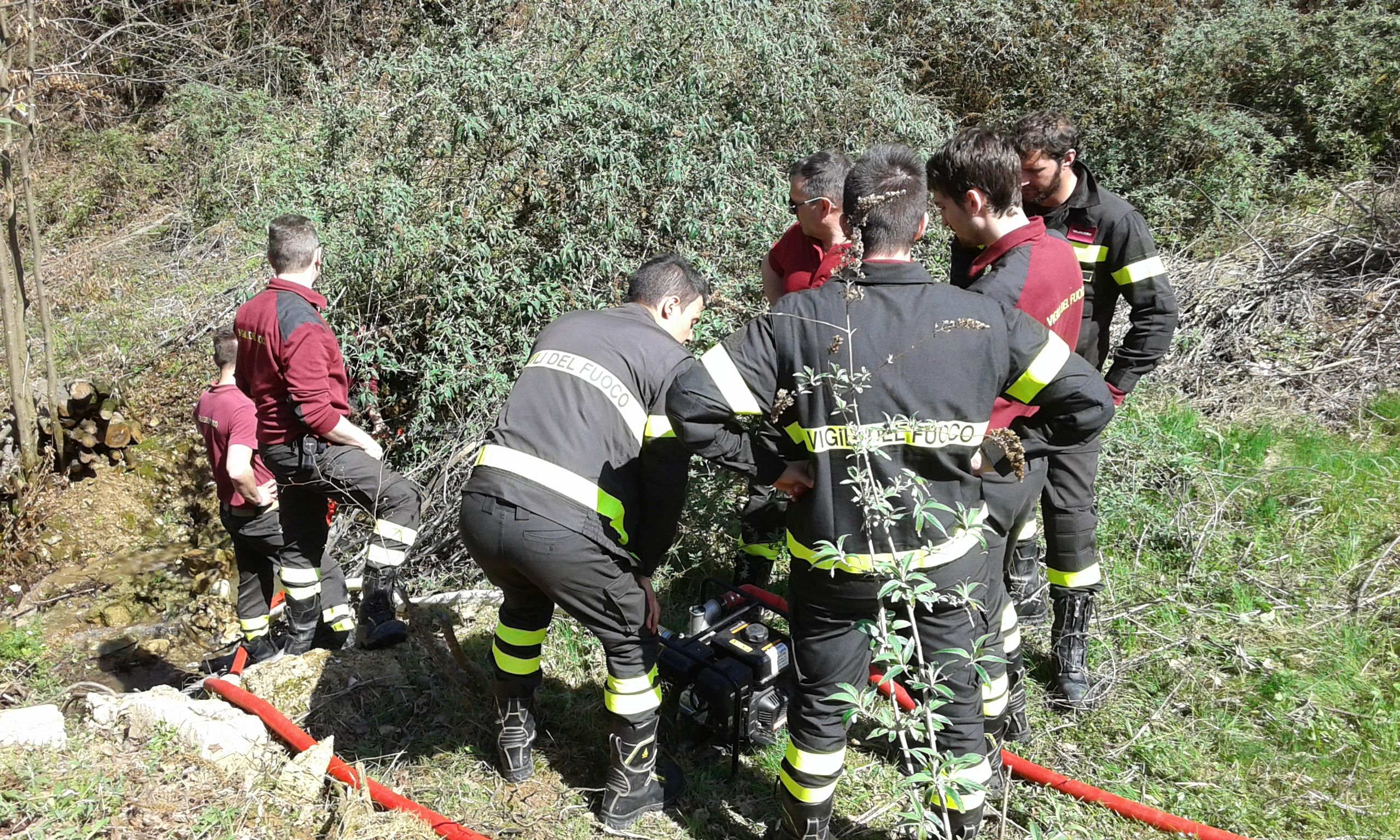

MOTOPOMPE IN USO AI VIGILI DEL FUOCO

Le pompe sono di tipo centrifugo autoadescante a girante aperta e piatto d’usura riportato.
L’autoadescamento avviene per borbottamento dell’aria all’interno del liquido imprigionato nel corpo della pompa, che quindi deve essere di disegno e forma tali da permettere un rapido e sicuro autoadescamento fino a 8 m di profondità. Una valvola di non ritorno incorporata nel corpo evita lo svuotamento di quest’ultimo alla fermata della pompa, permettendo un rapido innescamento alla ripartenza della pompa. La tenuta meccanica è in metallo duro resistente all’abrasione ed è lubrificata tramite una camera a grasso sul retrotenuta.

VANTAGGI
La capacità di autoadescamento permette l’uso di tali pompe senza riempire la condotta di aspirazione ed evita la valvola di fondo. Possono quindi essere agevolmente usate in
versione trasportabile con motori elettrici o endotermici, oppure nell’aspirazione da vasche o canali profondi o lontani. La girante di tipo aperto con palettatura di forte spessore ed il piatto di usura nichelato e riportato con viti di acciaio inossidabile, conferiscono alla macchina una buona resistenza all’azione meccanica di sostanze abrasive quali sabbia, terriccio, polvere di marmo ecc..
Ampie aperture sul corpo permettono l’ispezione dell’interno della girante senza dover
smontare la pompa.

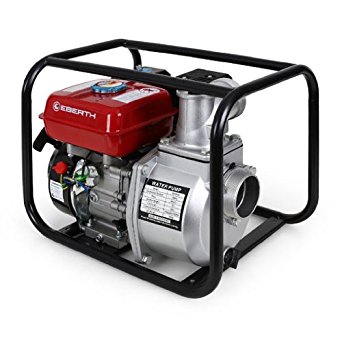

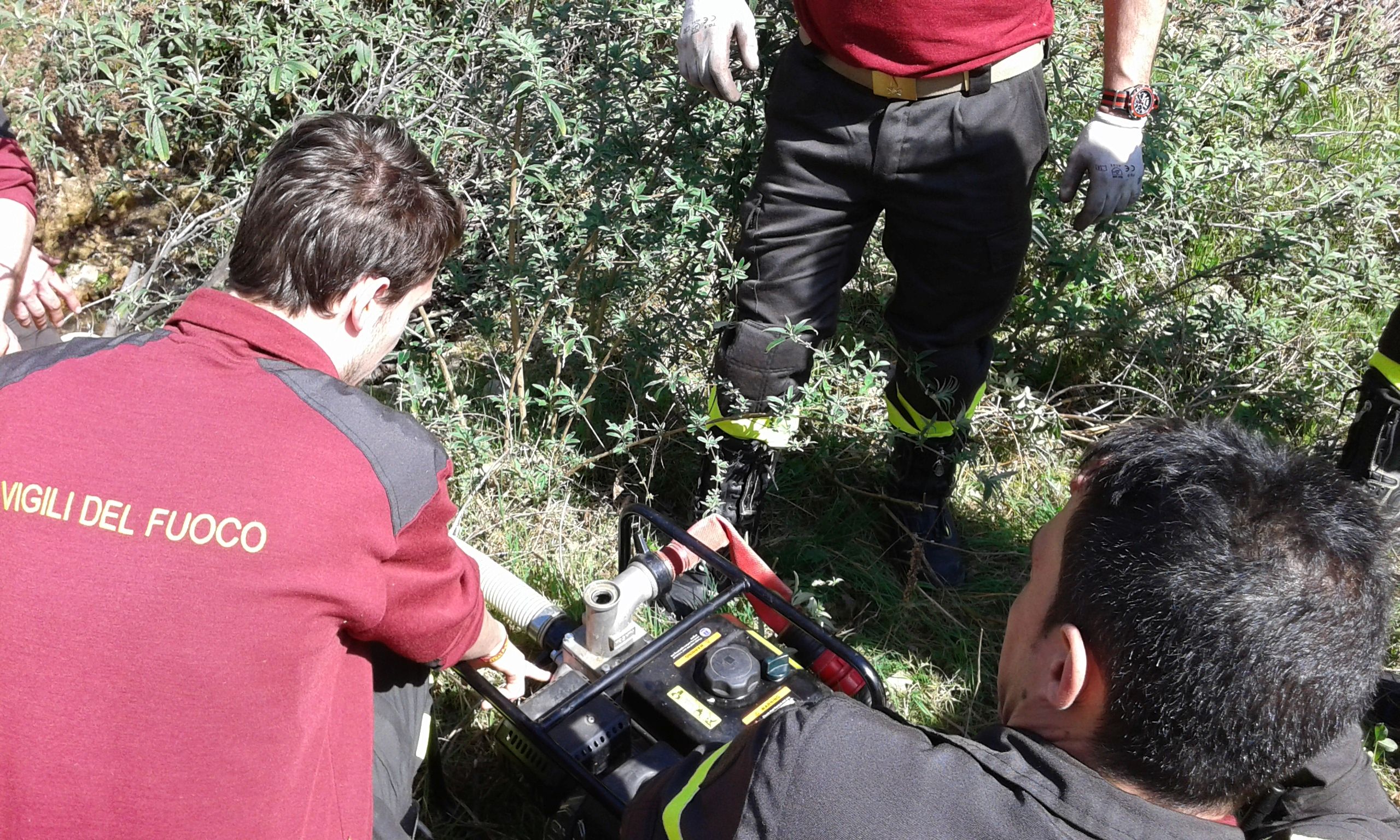

MOTOPOMPE DA SVUOTAMENTO
Le motopompe da svuotamento sono state progettate per impieghi gravosi continuativi di Vigili del Fuoco e Protezione Civile. Il rapido adescamento, anche con elevata prevalenza di aspirazione, l’elevata portata e prevalenza e l’altissima qualità dei materiali impiegati per la costruzione sono le caratteristiche principali .
La robustissima costruzione del corpo pompa unita alla particolare conformazione della
girante permette il trattamento ed il trasferimento acque luride, con sassi e corpi solidi in sospensione rendendo così possibile anche l’utilizzo senza impiegare il filtro di
aspirazione.
