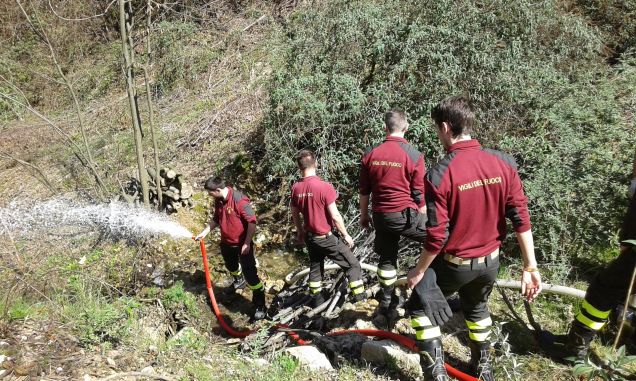

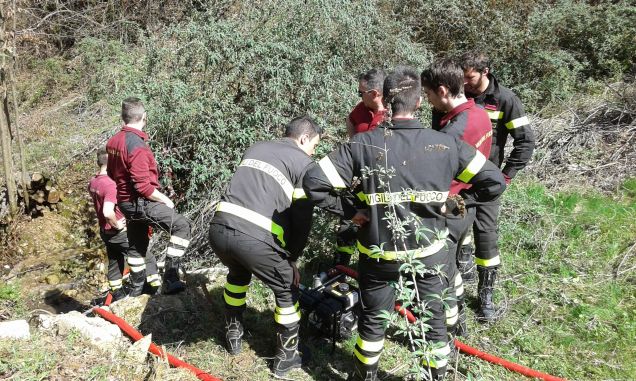

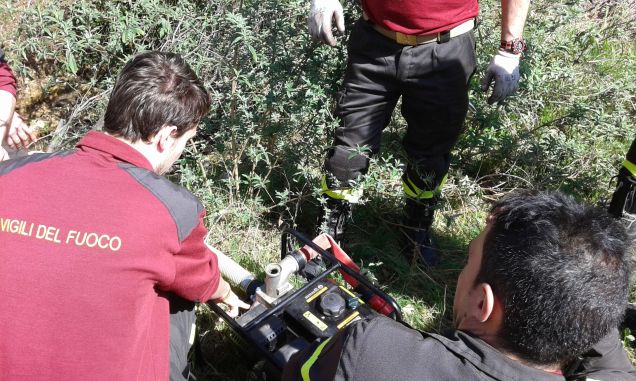

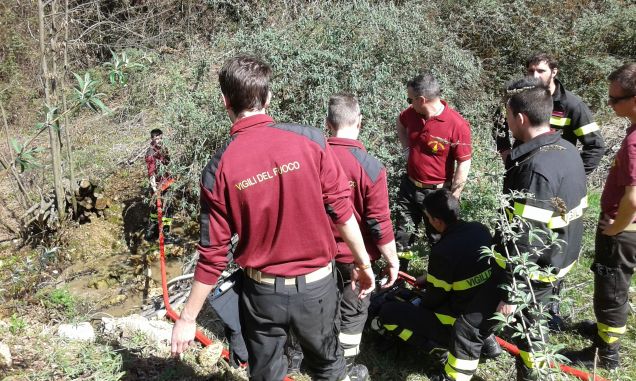

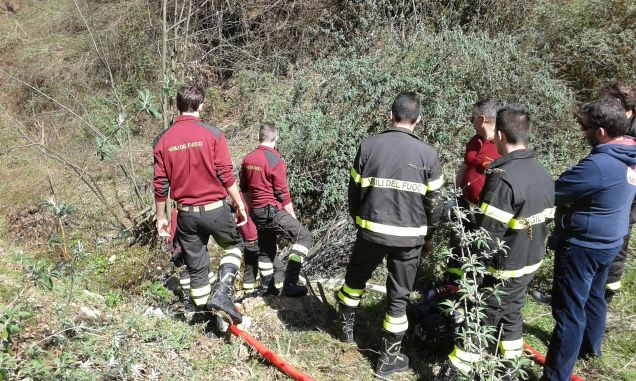

Addestramento con Motopompe

51IDWaCKpfL._SX342_

Gruppi idrici da esaurimento e svuotamento acque
Nelle operazioni di soccorso dei vigili del fuoco c’è spesso la necessità di pompare acqua o altri fluidi: per effettuare rifornimento idrico da una fonte esterna, per svuotare locali
seminterrati allagati, per la raccolta di fluidi di qualsiasi tipo che si siano raccolto al suolo, oche abbiano formato pozze, o per travasarli da un recipiente inefficiente a uno sicuro.

Allagamento
Le pompe in dotazione agli automezzi antincendio VV.F. possono aspirare acqua e altri liquidi, anche in grande quantità, ma solo se la profondità del liquido resta inferiore ai dieci metri. Per profondità superiori queste pompe entrano in cavitazione, non riescono cioè a creare nel tubo di aspirazione una depressione sufficiente ad aspirare l’acqua.
Quando si deve invece lavorare a profondità superiori vengono usate le pompe ad immersione, attrezzature che lavorano immerse nel liquido che pompano, lavorando in regime di spinta anziché di aspirazione. In questo modo si elimina la necessità di tubazioni rigide in cui poter creare il vuoto (adescamento) e non c’è un limite alla profondità del liquido da prelevare. L’unico limite della pompa a immersione è la sua potenza e la lunghezza delle tubazioni e dei cavi necessari per l’operazione.
Una importante distinzione è inoltre quella tra pompe per acque limpide e pompe per
acque luride.
Le acque luride possono contenere piccoli corpi solidi che potrebbero danneggiare e perfino rompere o far grippare la pompa utilizzata. In una pompa per acque luride invece possono transitare piccoli oggetti senza danno, se non sono più grandi di quelli per i quali la pompa è stata progettata.
Dal momento che la pompa lavora in immersione, deve essere mossa da motori diversi da quelli a combustione. Molte utilizzano infatti un motore elettrico, collegato alla pompa, ma isolato elettricamente dall’ambiente e dall’umidità esterna; in altri casi si utilizza un motore idraulico mosso dall’olio in pressione a sua volta azionato da una moto centralina esterna; esiste infine una pompa che viene azionata dal flusso idrico uscente da una manichetta connessa alla pompa del veicolo antincendio, progettata proprio per le operazioni dei VV.F.

Pompa ad immersione ad azionamento idraulico
Caratteristica comune alle pompe immerse usate nel caricamento dei veicoli da intervento dei VV.F è la leggerezza, la possibilità cioè di essere trasportate e collocate da un solo uomo. Le dimensioni sono tali che la pompa può essere impiegata nelle fonti idriche di difficile accesso, come pozzi, tombini, boccaporti, piccole vasche o locali interrati accessibili da piccole finestre o cavedi. Le dimensioni limitate ovviamente condizionano la sua capacità di aspirazione e le dimensioni massime degli oggetti solidi aspirabili senza danni.

Elettropompa sommersa
La motopompa prevista per il caricamento sugli automezzi da intervento W.F è una pompa elettrica ad immersione idonea per acque sudicie, con una prevalenza (cioè l‟altezza a cui l’acqua può essere spinta) di 8 – 10 metri, e una portata massima (ad altezza intermedia) di circa 36 metri cubi all’ora (10 litri al secondo). Può riempire un serbatoio vuoto da 1600 litri in circa 3 minuti, oppure può vuotare una cantina di circa 20 m2, in cui l’acqua sia arrivata all‟altezza di un metro, in circa 30 minuti.
È mossa da motore elettrico della potenza di circa 1,5 KW, alimentato da corrente alternata a 230V, con 20 metri di cavo di alimentazione. La sicurezza elettrica è assicurata dal doppio isolamento delle parti in tensione; è comunque opportuno assicurarsi che l‟alimentazione elettrica sia protetta da un interruttore differenziale ad alta sensibilità. L‟alimentazione del motogeneratore presente sui veicoli WF è dotata di queste caratteristiche, se la puntazza di messa a terra è correttamente collocata.

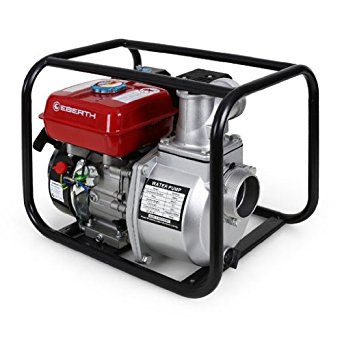

MOTOPOMPE IN USO AI VIGILI DEL FUOCO

Le pompe sono di tipo centrifugo autoadescante a girante aperta e piatto d’usura riportato.
L’autoadescamento avviene per borbottamento dell’aria all’interno del liquido imprigionato nel corpo della pompa, che quindi deve essere di disegno e forma tali da permettere un rapido e sicuro autoadescamento fino a 8 m di profondità. Una valvola di non ritorno incorporata nel corpo evita lo svuotamento di quest’ultimo alla fermata della pompa, permettendo un rapido innescamento alla ripartenza della pompa. La tenuta meccanica è in metallo duro resistente all’abrasione ed è lubrificata tramite una camera a grasso sul retrotenuta.

VANTAGGI
La capacità di autoadescamento permette l’uso di tali pompe senza riempire la condotta di aspirazione ed evita la valvola di fondo. Possono quindi essere agevolmente usate in
versione trasportabile con motori elettrici o endotermici, oppure nell’aspirazione da vasche o canali profondi o lontani. La girante di tipo aperto con palettatura di forte spessore ed il piatto di usura nichelato e riportato con viti di acciaio inossidabile, conferiscono alla macchina una buona resistenza all’azione meccanica di sostanze abrasive quali sabbia, terriccio, polvere di marmo ecc..
Ampie aperture sul corpo permettono l’ispezione dell’interno della girante senza dover
smontare la pompa.

MOTOPOMPE DA SVUOTAMENTO
Le motopompe da svuotamento sono state progettate per impieghi gravosi continuativi di Vigili del Fuoco e Protezione Civile. Il rapido adescamento, anche con elevata prevalenza di aspirazione, l’elevata portata e prevalenza e l’altissima qualità dei materiali impiegati per la costruzione sono le caratteristiche principali .
La robustissima costruzione del corpo pompa unita alla particolare conformazione della
girante permette il trattamento ed il trasferimento acque luride, con sassi e corpi solidi in sospensione rendendo così possibile anche l’utilizzo senza impiegare il filtro di
aspirazione.

20180414_11490620180414_11503820180414_11505020180414_11511820180414_115153
